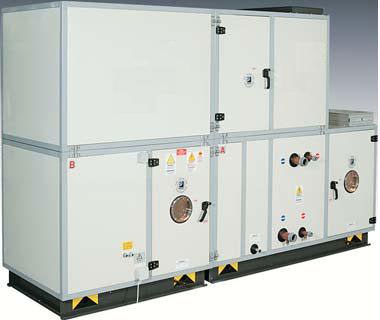

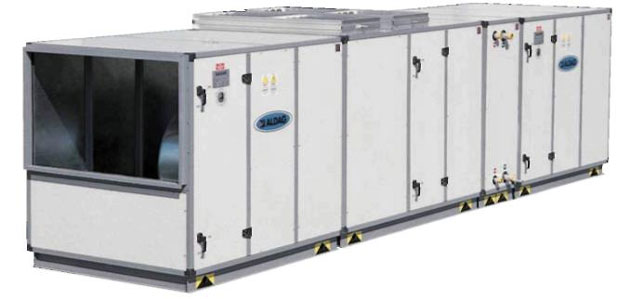

KLİMA SANTRALLERİ

Klima santralleri istenilen iklimlendirme şartlarını sağlayacak şekilde dizayn edilirler. 1.500 - 90.000 m3/h aralığında havayı şartlandırarak ortamda istenilen nem ve sıcaklık değerini sağlarlar
Klima santralları aşağıdaki ana hücrelerden meydana gelir:
1. Aspiratör,
2. Egzost - Karışım Filtre,
3. Torbalı Filtre,
4. Isıtıcı - Soğutucu,
5. Nemlendirici,
6. Vantilatör,
7. Susturucu



HÜCRE KONSTRÜKSİYONU Santral hücreleri, boyutlarına göre özel şekillendirilmiş, dış hava şartlarına ve darbeye dayanıklı çelik profillerden oluşan bir ana konstrüksiyona sahiptir. Hücreler,özel kalıplarda şekillendirilmiş çelik profillerin, çift cidarlı yüksek ses ve ısı izolasyonuna sahip panellerin birleştirilmesi ile oluşmuştur.Her hücre özel olarak tasarlanmış ve hücrenin işlevine göre iç aksesuarlarla donatılmıştır. ALDAĞ santrallarının en büyük özelliklerinden birisi hücrelerinin montaj mahalline uygun bir şekilde boyutlandırılabilmesidir. Kullanıcı için gerekli her türlü kolaylık (Montaj, işletmeye alma, bakım vs.) sağlanmıştır. Dizayn şartlarında aerodinamiklikve verim ön plandadır.

işleyişine göre her hücre sızdırmaz bir kapıy, ihtiva eder ve iç parçalara rahatlıkla ulaşılır. Standart gövde panelleri 25 mm. camyünü içerir, isteğe bağlı olarak poliüretan izolasyonlu paneller kullanılabilir. Panel iç yüzeyi galvaniz çelik sac, dış yüzeyi ise elektrostatik toz boyalı galvaniz saçtan oluşur. Panel kalınlıkları) maksimum 40 - 60 mm.'ye kadar taşyünü izolasyonlu olarak da imal edilebilirler. Gövde ve panel birleştirmeleri tamamen paslanmaz vida ve civatalar ile yapılır. iskelet ile paneller araş, tam bir sızdırmazlık sağlayacak şekilde kauçuk esasi, neopron conta ile donatılmıştır. Santralın çalışması sırasında oluşabilecek basınç farklılıklarında panellerin esnekliğini önlemek amacı ile özel T profiller kullanılmış ve iskelet takviye edilmiştir. Santral hücreleri istenildiği taktirde kolaylıkla sökülüp takılabilir. Hücre içleri tamamıyla düzgün yüzeylerden oluşmuştur. Pislik ve kir tutan yüzeyler yok edilmiştir. Hücre boyutlarının hesaplanmasında maksimum verim ve ekonomiklik düşünülmüş ve kullanıcının isteği ön plana çıkarılmıştır. Montaj, taışma ve yer probleminin olmadığı hallerde santral hücreleri yapı bozulmadan bütün halde veya en az parçalardan oluşacak şekilde dizayn edilebilirler.





FAN HÜCRELERİ

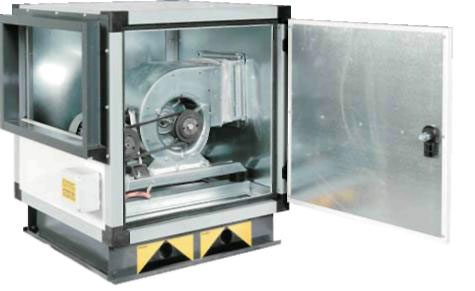

1 - 6. VANTİLATÖR - ASPİRATÖR HÜCRELERİ
Fan hücrelerinde öne eğik veya geriye eğik çift emişli yüksek verimli santrifüj fanlar kullanılmaktadır. Bu fanlar galvaniz çelik saçtan mamuldür, statik ve dinamik balansları alınmıştır.Fan tipleri; hava debisi, basınç ve verim eğrilerine göre seçilmektedir. Özellikle fan seçimlerinde % 60 - 80 verim bölgelerinde seçim yapılmakta ve yüksek çevre hızları oluşmayacak şekilde fan tipi belirlenmektedir. Fan yataklama sistemi rulman ömrünü arttıracak şekilde belirlenir. Fan tipinin belirlenmesinde toplam basıncın 1000 Pascal'ın üzerine çıkması halinde geriye eğik seyrek kanatlı fan kullanılması önerilmektedir. Fan ve motor devirleri birbirine uyumlu seçilir, fan-motor grubu kayış gerdirme ayarı yapılacak şekilde bir kaide üzerinde toplanarak lastik titreşim elemanları ile ana gövde iskeletine bağlanmıştır ve titreşimin zemine geçmesi önlenmiştir.Kayış-kasnak sistemi ile motordan alınan güç fana iletilir. Kasnaklar sıkma bilezikli olup kolaylıkla sökülüp takılır ve değiştirilir. Elektrik motorları; IP54, classF, 380V ve 50Hzdir. Motor fan mil gücünün % 20 fazlası ile seçilmiştir. Fan çıkış ağzı flexible bağlantı ile hücreye birleştirilerek titreşimin gövdeye veya kanala iletilmesi önlenmiştir.Fan emiş ve çıkış ağızlarının konumu değiştirilebilir



2-EGZOST ve KARIŞIM FİLTRE HÜCRESİ
Hücre 3 adet damper ve kasetli EU3 sınıfı filtreden oluşur. Bu hücre üstünde bulunan egzost damperi vasıtası ile mahalden bir miktar hava egzost edilir ve bu oranda diğer damperden taze hava alınır, iç hava ile karıştırılarak gerekli şartlandırma işlemi yapılarak ortama verilir. Bu hücrede hava ayarları istenilen oranda motorlu vanalar veya elle ayarlanabilir. Damperler alüminyum aerodinamik kanatlıdır, her iki taraftan da yataklanmıştır. Kanatlar lastik contalar ile donatılarak tam bir sızdırmazlık sağlanmıştır. EU3 sınıfı önfiltre galvanize kasetler içine yerleştirilmiştir. Filtre her iki yüzeyde perfore sac ile koruma altına alınmıştır ve bu filtre kaseti kızaklar üzerinde hareket ederek kolaylıkla sökülebilir ve temizlenebilir.



3- TORBA FİLTRE HÜCRESİ

Toz tutma kapasitesine göre EU5, EU7, EU9 sınıfı (% 90-99) verime sahip filtreler seçilebilir. Kolayca değiştirilebilecek kasetler ve çerçeveler içine yerleştirilmiştir. Hücre kesitini tam olarak kapsarlar



4-ISITMA-SOĞUTMA HÜCRESİ

Hücre içine yerleştirilen ısıtma ve soğutma bataryalarının tipi sistemde kullanılan akışkan cinsine göre belirlenir. Soğuk - sıcak - kızgın su, buhar, direkt expansion veya elektrikli ısıtıcılı olabilirler. Bataryalar standart olarak bakır boru alüminyum kanatlardan oluşur. Bu bataryaların en büyük özelliği alüminyum kanatların bakır borulara şişirilerek geçirilmesidir. Böylece yüksek ısıl geçirgenlik sağlanmıştır.Hücre kesiti batarya üzerinden geçen hava hızına göre belirlenir. Ortalama hava hızı 2,5-3 m/sn. olarak seçilir. Soğutucu bataryalarda yoğuşan suyun birikmesi ve tahliye edilmesi için paslanmaz epoksi boyalı ve izole edilmiş tava kullanılır. Hava hızının 3 m/sn.'yi geçtiği hücrelerde alüminyum veya PVC damla tutucular kullanılır.



5-NEMLENDİRME HÜCRESİ

Nemlendirme hücresi, havanın nemlendirmesi istenildiği taktirde kullanılır. Santral içinden geçen hava, suyun pülverize edilmesi ile neme doymuş hale getirilir ve gerekli proje şartları sağlanır. Hücrelerin altında sızdırmaz bir su havuzu bulunur. Su bir pompa vasıtasıyla hücre içindeki fıskiyelere gönderilerek pülverize edilir. Hava girişinde alüminyum hava yönlendiricileri bulunur. Havayı homojen bir şekilde dağıtırlar.Suyun sürüklenmesini önlemek amacıyla hücre çıkışında da alüminyum eliminatörler (damla tutucu) bulunur. Buharlı nemlendirme hücreleri ise buhar üretici bir jenaratör ihtiva ederler ve isteğe bağlı olarak boş hücre içine yerleştirilebilirler.



6-SUSTURUCU HÜCRE

isteğe bağlı olarak santral giriş ve çıkışma yerleştirilirler.Susturucu hücreler yüksek ses tutma özelliğine sahip kulislerden oluşurlar. Kulisler galvaniz paneller içine camyünü - camtüllü veya camtülsüz ve perfore sac konularak imal edilirler
